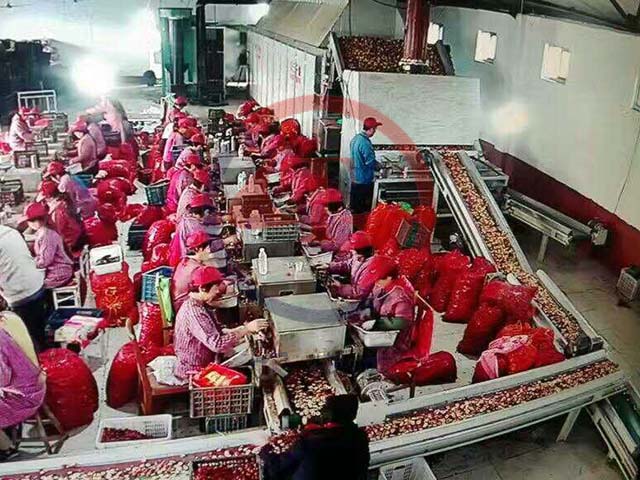

山楂片烘干机

名称:山楂片烘干机

详细信息

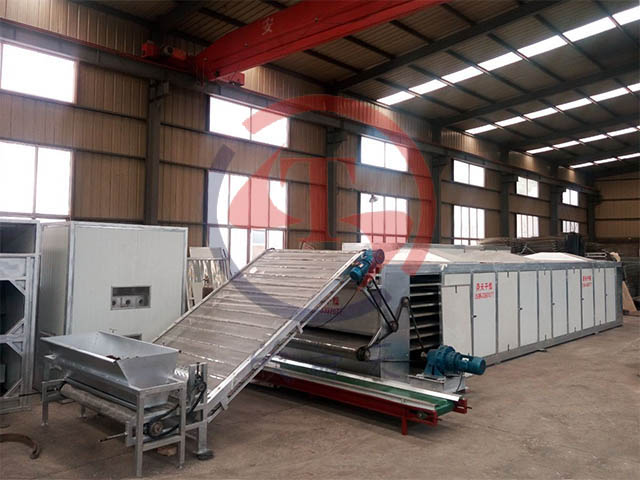

网带式烘干机结构和工作原理:


该烘干机,单层或多层结构,以多层为主,减速机链条传动,多层网带式烘干机,由上料机,将物料斜向上送到网带顶层,多层网带同时转动,物料从上料机到顶层、第二层、第三层、第四层、第五层、第六层、只多第七层,然后输出干品;现在一般选择双层,四层或六层,出料是从进料端的底部输出,另一端安装风机,风机与热风发生器相连,热风从烘干机底部风道吹进,然后由导风板,分段向上导,这样进风比较均匀,如果是侧进风,很难保证风的均匀,热风经过多层物料,由顶层排湿口直接排出。网带式烘干机由变频控制,上料机和主机可以同速,分别传动,也可以不同速;上料机的进料处,装有匀料机,保证料层均匀。
热风发生器,可以是燃煤换热、燃气换热、蒸汽换热、电加热、空气源热泵加热、太阳能加热等;风机和热风发生器之间,有一个手调新风进口,粗调温度,还有一个电动新风进口,起到自动控温的作用。

网带式烘干机组成:

一、网带式烘干机主体,是由框架、外墙保温、多层网带、底部风道、风道导风板、顶部排湿口、两头观察窗、传动减速机及链条等组成;顶层进料端和底层进料端都长出主机框架。

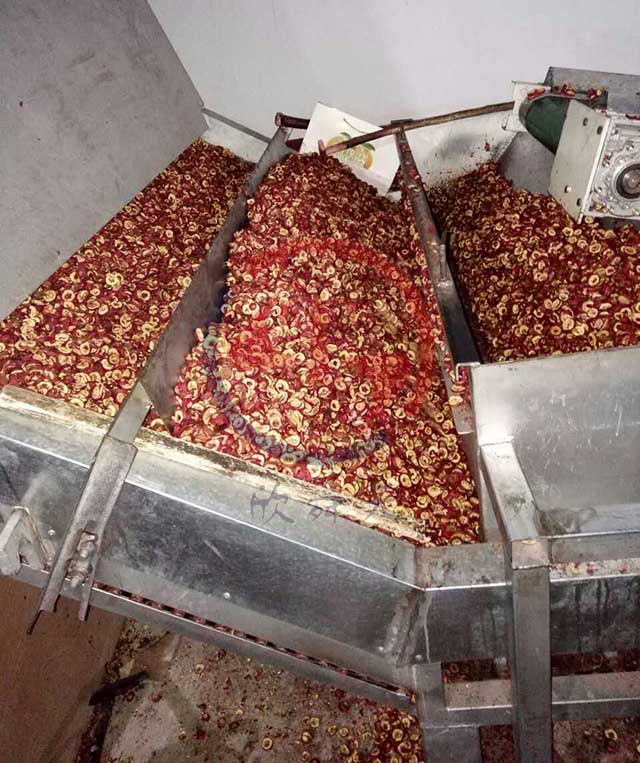

二、上料机:可以单独传动,也可以和主机一起传动,并安装有匀料器。

三、风机:风机选择很重要,烘干面积不同,物料不同,风机大小不同。

四、热风发生器:可以是燃煤换热、燃气换热、蒸汽换热、电加热、空气源热泵加热、太阳能加热等;风机和热风发生器之间,有一个手调新风进口,粗调              温度,还有一个电动新风进口,起到自动控温的作用。

五、变频控制柜:风机启动、网带速度变频控制、温度控制。特殊要求特殊制作。



网带式烘干机的优点:

一、自动化程度高:网带式烘干机,因为是连续烘干运转,一头连续进料,一头连续出料,自动化程度高,原来不能用网带式烘干机实现的,通过技术改造              和革新,现在都可实现,用途越来越多。

二、烘干速度快且均匀:网带式烘干机,是纵向风烘干物料,而且不断运动和层间翻动,烘干速度快且均匀。

三、方便:因为是变频控制,可以随时根据物料干湿度调整网带转速。
