箱式烘干机结构和工作原理

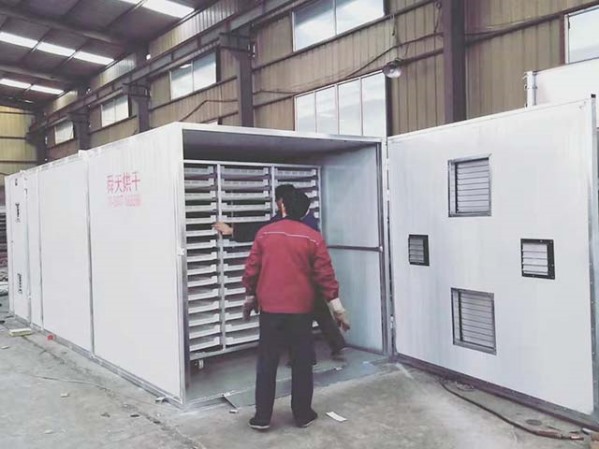

箱式烘干机,外观看就是一个立方体,有上下左右之分,上下是风道,右侧也是风道并装有风机,风机是双向的,可以正反转,箱体左侧是烘干机的主要部
分,也就是物料区,一般是十四层,根据大小,可以是 一排盘、两排盘、四排盘,物料区内侧和装有风机的风道相邻,外侧是装料门,另外两侧中间部
位,是扁长型排湿口,风机可以根据时间设定,自动正反转,正反转时,湿气从排湿口排出;在物料区的上边
下边,是孔板,用于匀风;在装有风机的风道内,风机装在中间部位,上边和下边,都装有热电偶,随风机转向起作用,始终检测较高温度的风,
并进行控制。
箱式烘干机,有内置热源的,就放在装有风机的风道内;外置热源的,直接将热风吹进装有风机的风道内即可。
箱式烘干机组成
一、箱式烘干机由箱体、物料区装料门、物料区料盘架、料盘、物料区上下匀风板、上下风道、装有风机的侧风道、轴流风机等组成。
二、电控箱:风机正反转自动控制、温度检测控制
三、热风发生器(热源):有内置热源和外置热源两种;内置热源可以是电加热、蒸汽换热;外置热源可以是燃煤换热、燃气换热、空气源热泵加热、
太阳能 加热等;不论是那种方式,都是换热成热风,对物料进行烘干。
箱式烘干机的优点
一、热风,从下向上和从上向下,穿透物料,多层重复利用,热效率高。
二、物料在烘干过程中,十四层物料,因为风机的正反转,烘干机会均等,而且在热风上行时,下边多层物料,被加热,排表面水分;下边多层物料, 接受的 是低温风,处于缓苏阶段,即物料内部水分向外挥发阶段;风机反转后,风向改变,物料的烘干阶段也随之变化,物料烘干速度快且均匀。
三、可以适用:片状、条状、粒装等多种物料的烘干,适用范围广。
四、设备结构简单,操作方便,可以无故障运行。
烘干范围:
中药材:金银花、金莲花、黄芩、丹参、牛蒡、人参、五味子、党参、生地、熟地、白术、桑葚等。
果品类:杏仁、大枣、花生(带壳)、桂圆、核桃、山楂片、苹果片、柠檬片等。
蔬 菜:芦笋、豆角、芸豆、扁豆、茄子、果蔬片、果脯片、红辣椒、花椒、黑木耳、银耳、木瓜片、山药片、苦瓜片、黄瓜片、蘑菇、香菇、姜片、大蒜 片等。
