双烘道双循环烘干机结构特点:

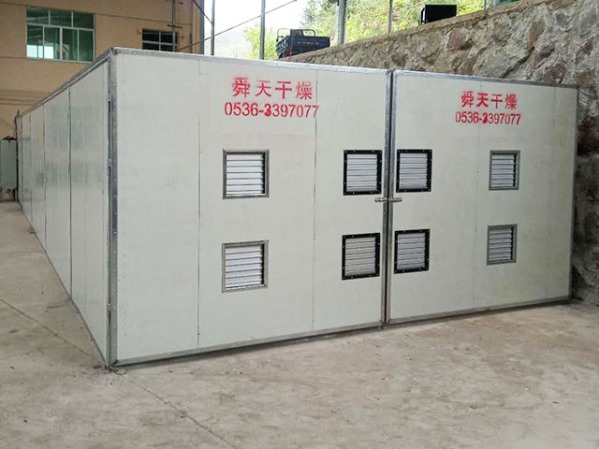

1、烘干机主体,就是一个长方体,一头是热风发生器(炉头部分)和另部分烘干隧道组成,烘干隧道中间,有一面墙,也叫导风板;隧道一端是炉头,另一端是进出料大门,因为是双烘道,所以两个门,每个门有两个百叶风门(也可以是电动门),靠近中间的是内百叶风门,靠近两侧的是外百叶风门,四个风门,有两个在工作,分别起到排湿和进新风的作用;炉头这边,长方体头端中部,是一个内百叶风门(可调),热风发生器和风机之间两侧,是外百叶风门,分别起到进新风,排湿的功能;热风发生器,两边烘道由风机共享。
2、风机;左右两个风道,每个风道至少两个风机,大型双烘道会安装12-16台风机,1号风道的风机,正传,2号风道的风机反转(也可以不通电反转),一定时间后,1号反转,2号正传,风机布局合理,风均匀,无死角。
3、风道:烘干机两侧主风道,是装料车的;但在烘干机两端,也有风道,就是风拐弯的地方,烘干机大小不同,两端的风道,留的大小不一样,一般600-1200㎜。
双烘道双循环烘干机的优点
1、物料烘干均匀:双烘道的立式风机屏,左右上下由多台高温高湿轴流风机合理布局,使得物料车的每一层,用风均匀,烘干物料也均匀;双烘道风机轮流正反转,1号正传时,2号反转,1号物料接触相对高的温度,2号物料接触相对低的温度,转换风向后,2号物料接触相对高的温度,1号物料接触相对低的温度,机会均等,所以整体物料一起均匀烘干。
2、物料烘干速度快:双烘道风机轮流正反转,1号正传时,2号反转,1号物料接触相对高的温度,是处在物料加热升温的过程;同时,有新风(冷风)从进出料门的新风进口,进入2号烘道,这样2号物料接触的是相对低温的风,这时2号物料处于缓苏阶段(也就是物料内部水分向外挥发的阶段),转换风向后,2号物料接触相对高温度的风,把缓苏阶段排出的水分排走,并对物料再次进行加热,1号物料有进入缓苏阶段,反反复复,物料被快速烘干;但如果物料一直处于高温风的环境中,物料表面干了,形成了一层保护层,内部水分,反而不容易排出,所以双烘道的烘干工艺,可以提高物料烘干速度。
3、烘干物料品质好:整个烘干工艺,是由PLC编程控制,阶梯温度,可以分8个温度段,也可以一度一度的上升,温度一般从37度-65度(也有些物料需要温度高一些),没有高温的刺激,所以烘干出的物料,不论是从颜色看,还是从形状看,都是较好的。
